Beschreibung

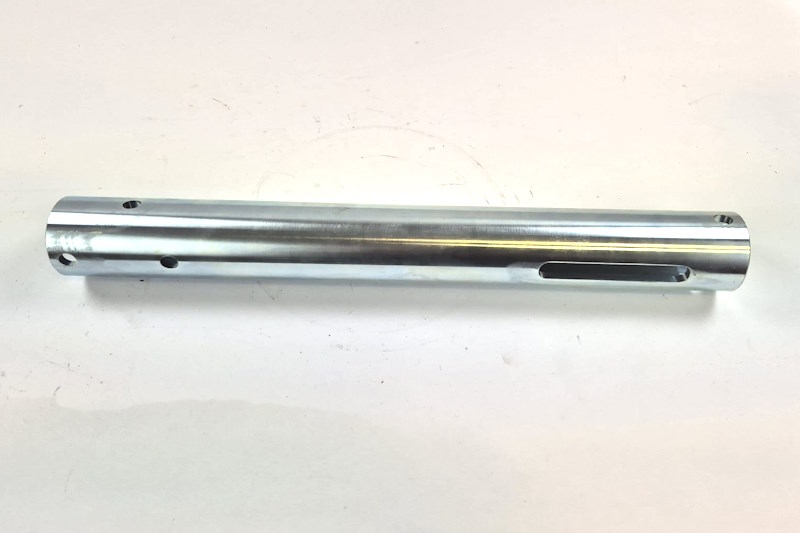

Gleitrohr (Schubstange) für BPW AK 3510 & Hahn ZVDR 2500 – Ø 65 mm, L 486 mm
Das Gleitrohr (oder die Schubstange) ist das zentrale, tragende Element in den Schwerlast-Auflaufeinrichtungen von BPW/Grümer und Hahn. Dieses spezifische Gleitrohr ist für die robusten Modelle BPW AK 3510 (bis 3500 kg zGG) und Hahn ZVDR 2500 (bis 2500 kg zGG) geeignet und stellt das Bindeglied zwischen Zugkugelkupplung und der Bremsmechanik dar.
Ein verschlissenes oder korrodiertes Gleitrohr bei dieser Hochlast-Anwendung ist die Hauptursache für gefährliches Spiel, lautes Schlagen und eine stark reduzierte Bremsleistung. Das Rohr zeichnet sich durch seine Stabilität aus: Es hat einen beeindruckenden Durchmesser von 65 mm und eine Länge von 486 mm.
🎯 Die spezifischen Kennwerte im Detail
Die exakten Maße und die Kompatibilität sind entscheidend für die Wiederherstellung der Funktion bei diesen Schwerlast-Auflaufbremsen:
| Merkmal | Spezifikation | Bedeutung für die Montage |
| Produkt | Gleitrohr / Schubstange | Zentrales, bewegliches Element der Auflaufeinrichtung. |
| Passend für | BPW AK 3510 (ZKV25/ZKV35), Hahn ZVDR 2500 | Hochlast-Auflaufbremsen im 2,5t bis 3,5t-Bereich. |
| Durchmesser (Ø) | 65 mm | Außendurchmesser des Gleitrohrs (entscheidend für die Lagerbuchsen). |
| Länge | 486 mm | Gesamtlänge der Schubstange (entscheidend für den Hub). |
| Rohr-Spezifikation | 65 x 11 x 486 mm (Außen x Wandstärke x Länge) | Detaillierte Angabe für die BPW-Ausführung. |
| Material | Verzinkter Stahl | Bietet optimalen Korrosionsschutz für eine lange Lebensdauer. |
| BPW-Vergleichsnummer | 800216 (typisch) | Eindeutige Herstellernummer zur Identifikation. |
⚙️ Die essenzielle Funktion des Gleitrohrs (Ø 65 mm, L 486 mm)
Das Gleitrohr der BPW AK 3510 bzw. Hahn ZVDR 2500 muss die enormen Kräfte der 3,5-Tonnen-Klasse präzise und spielfrei übertragen:
- Stabilität und Führung: Mit einem Durchmesser von 70 mm ist dieses Gleitrohr auf höchste Belastungen ausgelegt. Es muss spielfrei in den Lagerbuchsen gleiten. Ist das Rohr eingelaufen oder weist tiefe Riefen auf, entsteht sofort Spiel und Klappern.
- Korrekter Bremshub: Die Länge von 486 mm ist präzise auf den Bremsweg des zugehörigen Auflaufdämpfers und die Gehäusegeometrie abgestimmt. Nur die korrekte Länge gewährleistet das volle Auslösen der Bremskraft.
- Schutz der Mechanik: Da es sich um eine Hochlast-Anwendung handelt, sind die Lager und der Dämpfer extrem sensibel gegenüber Querkräften, die durch ein verschlissenes Rohr entstehen. Der Austausch des Gleitrohrs ist die beste Präventivmaßnahme gegen Folgeschäden an den teureren Komponenten.
⚠️ Wichtige Hinweise zum Austausch und zur Sicherheit
Aufgrund der hohen Anhängelasten sind bei der Sanierung dieser Auflaufeinrichtungen besondere Sicherheitsstandards einzuhalten:
- Maßabgleich ist Pflicht: Messen Sie den Durchmesser (70 mm) und die Länge (486 mm) Ihres Altteils zwingend nach! Die BPW AK 3510 wurde in leicht abweichenden Versionen gebaut (z.B. ZKV25 und ZKV35).
- Lager und Faltenbalg: Wir empfehlen dringend, das Gleitrohr nur in Verbindung mit neuen Lagerbuchsen und einem neuen Faltenbalg (z.B. BPW 65/85mm) zu verbauen. Nur so wird die volle Spielfreiheit und der Schutz vor Schmutz gewährleistet.
- Fachgerechter Einbau: Der Einbau der Schubstange und die anschließende Einstellung der Bremsanlage müssen zwingend durch qualifiziertes Fachpersonal erfolgen, um die volle Verkehrssicherheit zu garantieren.
Stellen Sie die präzise und sichere Bremsfunktion Ihrer 3,5-Tonnen-Auflaufeinrichtung wieder her. Bestellen Sie dieses robuste Gleitrohr (L 486 mm, Ø 70 mm).
Haben Sie Fragen zur Kompatibilität mit Ihrer BPW ZKV- oder Hahn ZVDR-Einrichtung oder benötigen Sie den passenden Auflaufdämpfer? Rufen Sie uns gerne an: 03431 – 729 389 – 13
Sicherheits-, und Warnhinweise
Das Tegeder-Team möchte Sie darauf hinweisen, dass die Einbauvorschriften des Baugruppenherstellers, oder Fahrzeugbauers (Auflaufeinrichtung, Bremse) befolgt werden müssen.
Unsere Produkte sind für Personen die berechtigt sind die entsprechenden Fahrzeuge zu führen.
Bei unsachgemäßen Einbau, oder Benutzung der Teile für falsche Aggregate, sowie nichtsachgemäßer Art und untypischer Nutzung erlischt jegliche Garantie und Haftung.
Bitte überprüfen Sie nach Erhalt der Ware die Sendung auf Vollständigkeit, sowie auf Beschädigung. Nachträgliche Mängelrügen und Reklamationen weisen wir von uns.
Bei Veränderungen an Komponenten erlischt die Gewährleistung.
Tegeder übernimmt nur bei für die von uns erworbenen und verbauten Teile die Haftung
